Автоматическая машина для складывания коробок

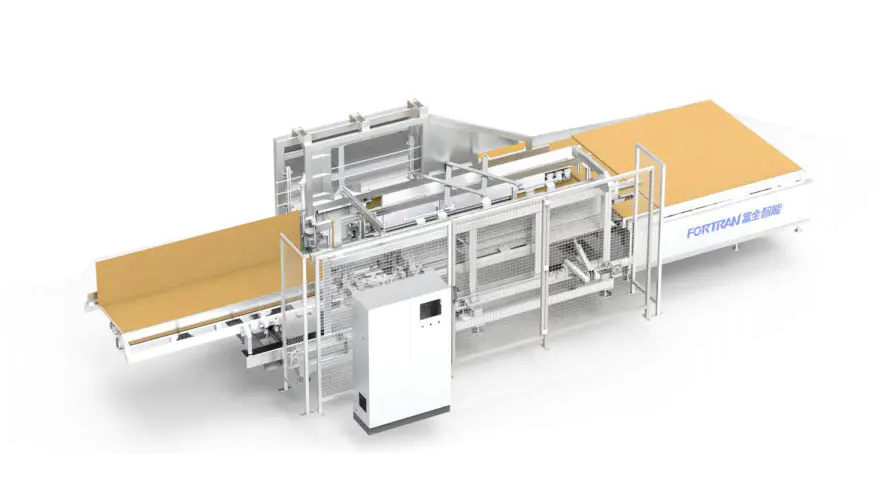

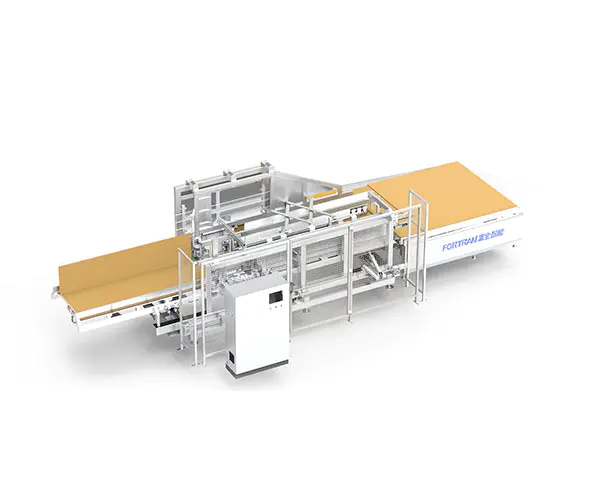

Общий образ машины

Параметры оборудования

Внешние размеры Д*Ш*В(мм)	Собственный вес оборудования (кг)	Источник питания (кВт)	Транспортировочная нагрузка (кг)	Рабочая высота (мм)
9760*3550*2500	Около 3700	4,5 кВт (без учета клеевого агрегата)	50	830±40 (не определено. Зависит от заказчика

Объем обработки

Диапазон обработки картона L (мм)	Диапазон обработки картона Вт (мм)	Диапазон обработки картона H (мм)	Эффективность складывания (раз/мин)	Толщина гофрированной бумаги (мм)
400-2800	320-900	40-250	5-7	2,5-6

1 Основной бренд аксессуаров: серводвигатель - Inovance; синхронный ремень - Gardner; подшипник седла - TR; двигатель с преобразованием частоты --- Inovance:
2. Вся труба стойки сваривается и обрабатывается на портале, что обеспечивает высокую точность, надежность и долговечность.
3 Линейный механизм машины для складывания коробок управляется прецизионной линейной направляющей, которая отличается высокой надежностью и долговечностью.
4. В трансмиссионной бумаге на присоске используется высокоточный серводвигатель, который легко контролировать и может повысить точность оборудования;

5. Машину можно использовать отдельно или в сочетании с индивидуальной упаковочной линией. Способ использования изменчив и гибок.

1 использование

А. Эта автоматическая машина для складывания коробок используется для упаковки картонных коробок в коробки;
B. Это оборудование используется для изготовления коробок модели M/A-0410;
C. Сначала проверьте коробку, нажмите соответствующий размер ввода и начните, а затем введите оборудование для автоматического изготовления коробки;

2 Обзор принципа работы

Весь комплект оборудования разделен на пять частей: механизм кормовой платформы, механизм основной рамы, механизм складывания фиксированной стороны, механизм складывания подвижной стороны и срединная трансмиссия. механизм:

А. При работе ввод на экране операции соответствует размеру складной коробки; после того, как позиционирование будет готово, после того, как бумажная оболочка выровнена с передней отметкой и боковой отметкой в ​​​​положительном направлении, нажмите зеленую кнопку запуска устройства, чтобы автоматически запустить присоску, чтобы поглотить бумажную оболочку во вход секции машины для складных коробок;

B. Присоска втягивает бумажную оболочку в складывающуюся часть, а фиксированный край и движущийся длинный край соответствуют входу сгибаемого края, а затем автоматически распыляют клей в указанном положении распыления клея, и положение складывания переднего конца завершается одно за другим;

C. После того, как передняя складная коробка достигает назначенного положения, после того, как давление цилиндра усиливается, присоска немедленно опускается и возвращается в исходное положение, а задняя присоска прикрепляется к заднему концу бумаги и ждет ее; после того, как фиксированная сторона и подвижная сторона сгибаются одновременно, группа переворота сбрасывается после завершения; Задняя присоска перемещает бумажную оболочку вперед в положение формования задней складной коробки и автоматически распыляет клей в заданное положение;

D. После того, как задняя складная коробка достигает назначенного положения, после того, как давление цилиндра усиливается: после того, как фиксированная и подвижная стороны сгибаются одновременно, группа переворота завершается и сбрасывается: разгрузочный двигатель немедленно отправляет формовочную коробку на выход;

3 Функциональная структура»

Серийный номер	Имя	Отличительная черта	Модель

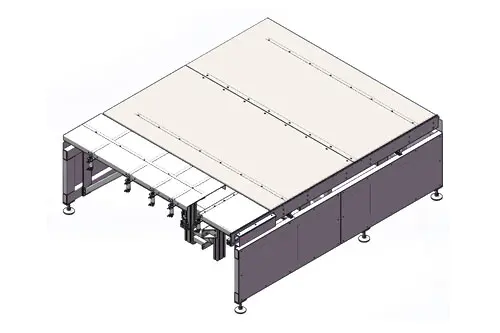

1	Структура кормового стола	Передний стол материала расположен в положении плоской доски, а цилиндр управляет подъемным и позиционирующим штифтом; боковой серводвигатель точно определяет положение подготовки подачи кожицы бумаги;

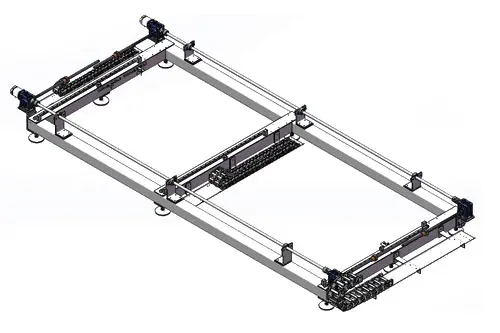

2	Базовая конструкция стойки	Основание стойки основной рамы, мобильный складной механизм сервопривода управления сервоприводом и средний приводной механизм более точны;

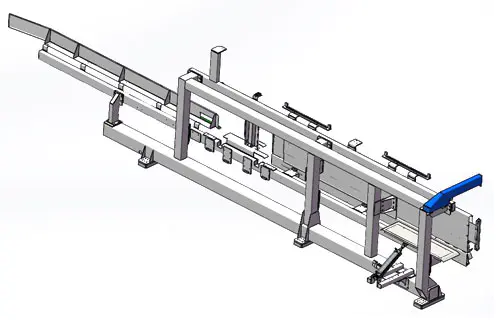

3	Набор складных фиксированных боковых стоек	Фиксированная боковая складная рама, складной цилиндр с короткой кромкой, вспомогательная направляющая листового металла с обеих сторон; обработка стоечного сварочного портала; высокая точность сборки, высокая точность работы, обеспечивающая длительный срок службы и хорошую стабильность оборудования;

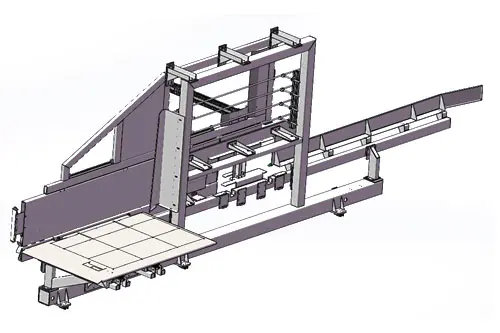

4	Комплект мобильных боковых складных стеллажей	Складная рама с подвижной стороной, складывание цилиндра по длинной стороне, подача вспомогательных направляющих листового металла с обеих сторон; обработка портала для сварки стоек; высокая точность сборки, высокая точность работы, обеспечивающая длительный срок службы и хорошую стабильность оборудования;

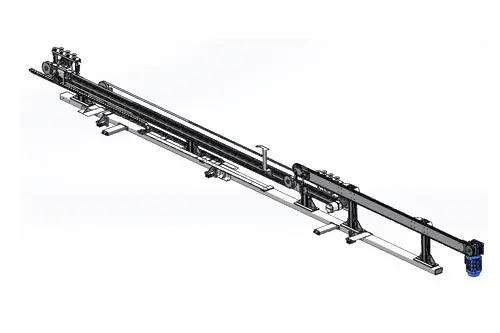

5	Пять частей механизма срединного привода	Сервопривод, средняя группа присосок приводит в движение кожуру бумаги, двигатель разгрузки приводит в движение цепь, приводящую в движение кожуру бумаги;

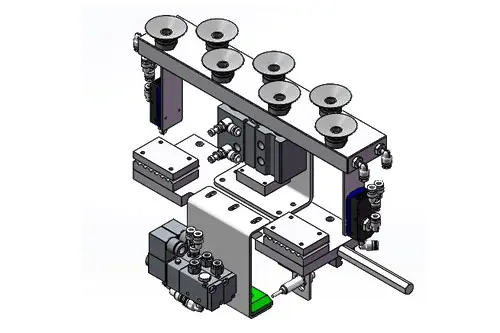

6	Группа присосок среднего уровня	Ремень серводвигателя приводит в движение движение, цилиндр поднимается и опускается, а вакуум присоски поглощает передачу бумажной кожи, обеспечивает точную работу и позиционирование;

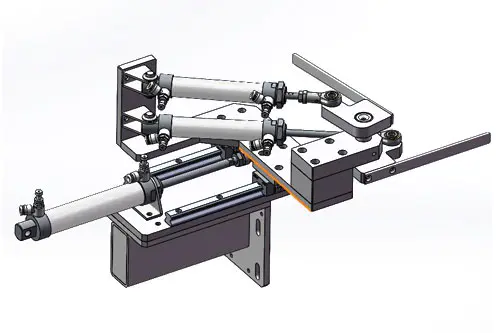

7	Складная группа расширения	Расширение переднего и заднего цилиндра взаимодействует с направляющей для перемещения вперед и назад, а механизм поворотного рычага группового цилиндра обеспечивает складывание различных характеристик и размеров;

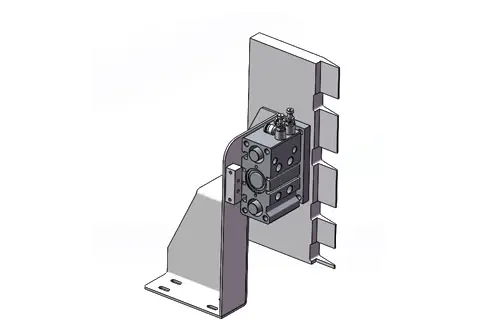

8	Группа пресс-плит	Цилиндр расширяется до и после и воздействует на изгиб уха, выпрямляя коробку под прямым углом;

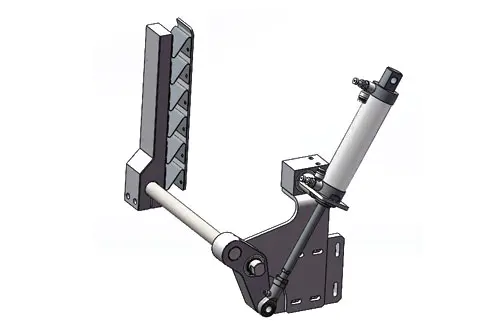

9	Группа бокового поворота	Он в основном отвечает за прижатие переднего и заднего концов коробки вверх, а телескопическая трансмиссия цилиндра приводит в движение поворотный рычаг, благодаря чему клей-расплав становится прочным и стабильным;

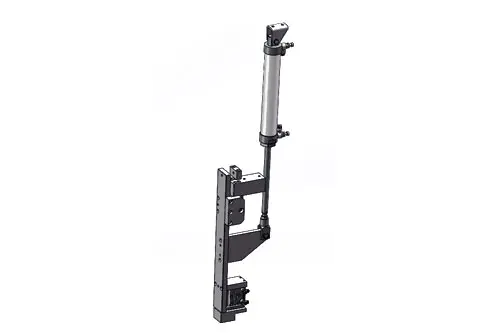

10	Группа сидений с поворотным рычагом	Расширение привода цилиндра приводит в движение поворотный рычаг. После того, как поворотный рычаг расположен под прямым углом, цилиндр низкого давления зажимает бумажную оболочку с помощью компрессионной термоклеевой пасты группы бокового поворота, чтобы сделать ее прочной и стабильной;

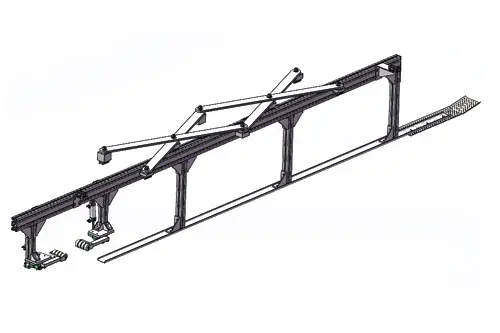

11	Группа вспомогательного прижима кромок среднего уровня	Длинный поворотный рычаг взаимодействует с направляющей для достижения полностью автоматического среднего положения в середине коробки; материал переднего блока помогает нижней группе присосок поглощать бумажную оболочку; задний конец разделен на две группы передних и задних цилиндров для управления передней и задней частью поворотного рычага, чтобы помочь краю бумаги; чтобы бумажная оболочка не была слишком широкой и вызывала проблемы неточного формования.

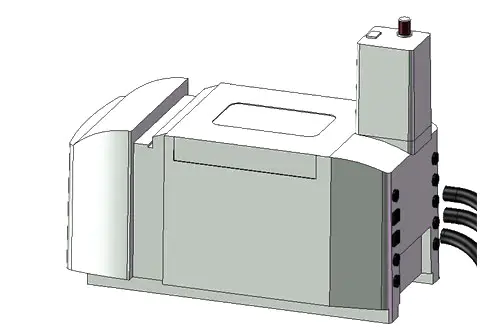

12	Система клеевой машины	В системе клеевой машины мы используем полный набор импортных аксессуаров Le Baide, которые обеспечивают непрерывное распыление клея, полный набор функций, простую настройку и удобное управление;

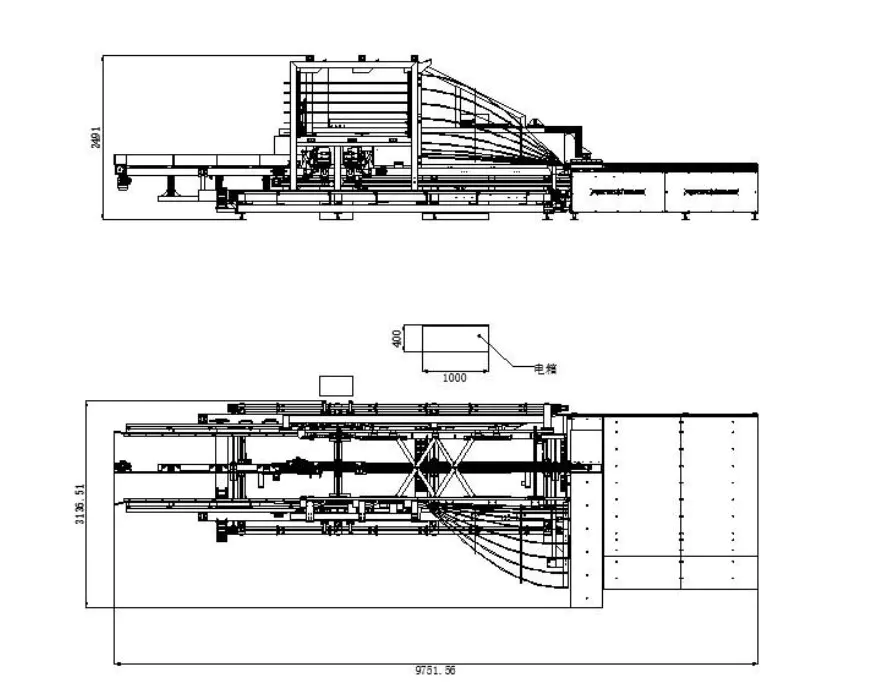

Три вида (не определено, поскольку размер меняется в зависимости от параметров)

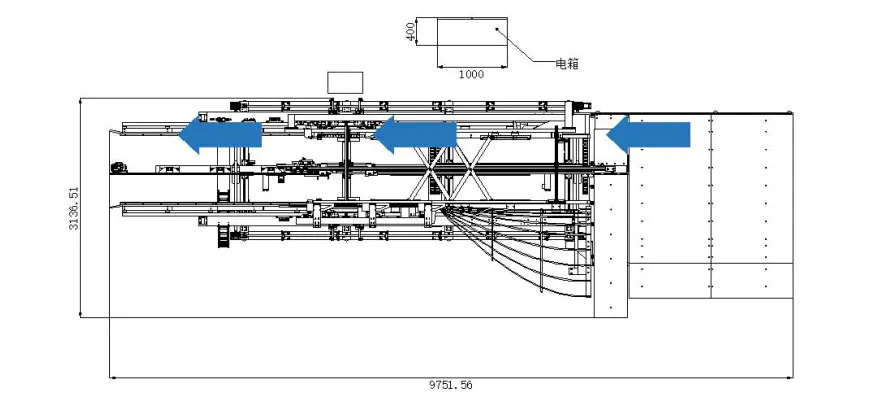

Принципиальная схема режима производственного процесса (не определено, поскольку размер меняется в зависимости от параметров)
