Автоматическая высокоскоростная машина для резки бумаги

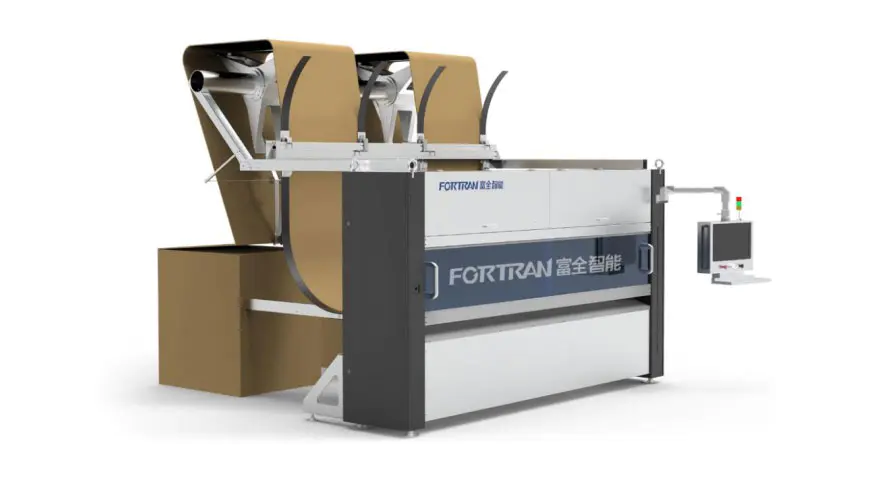

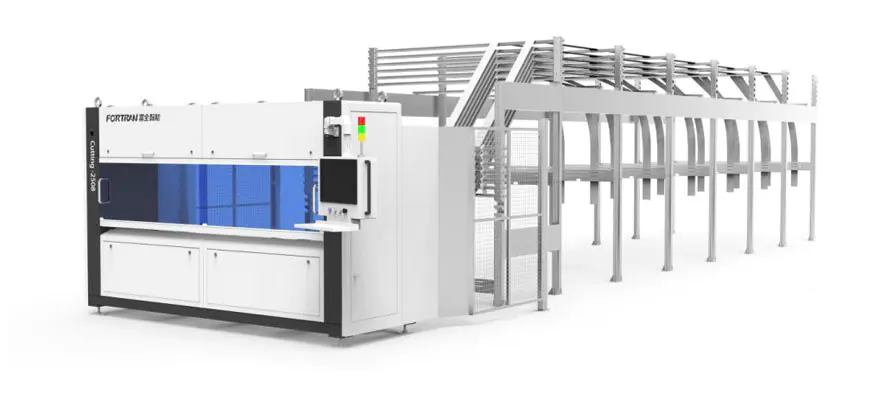

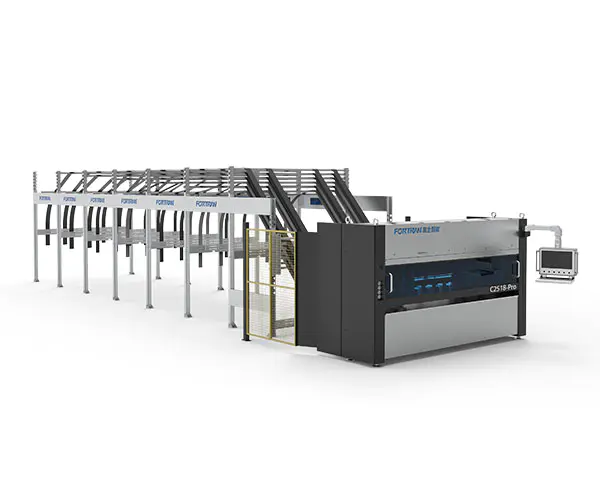

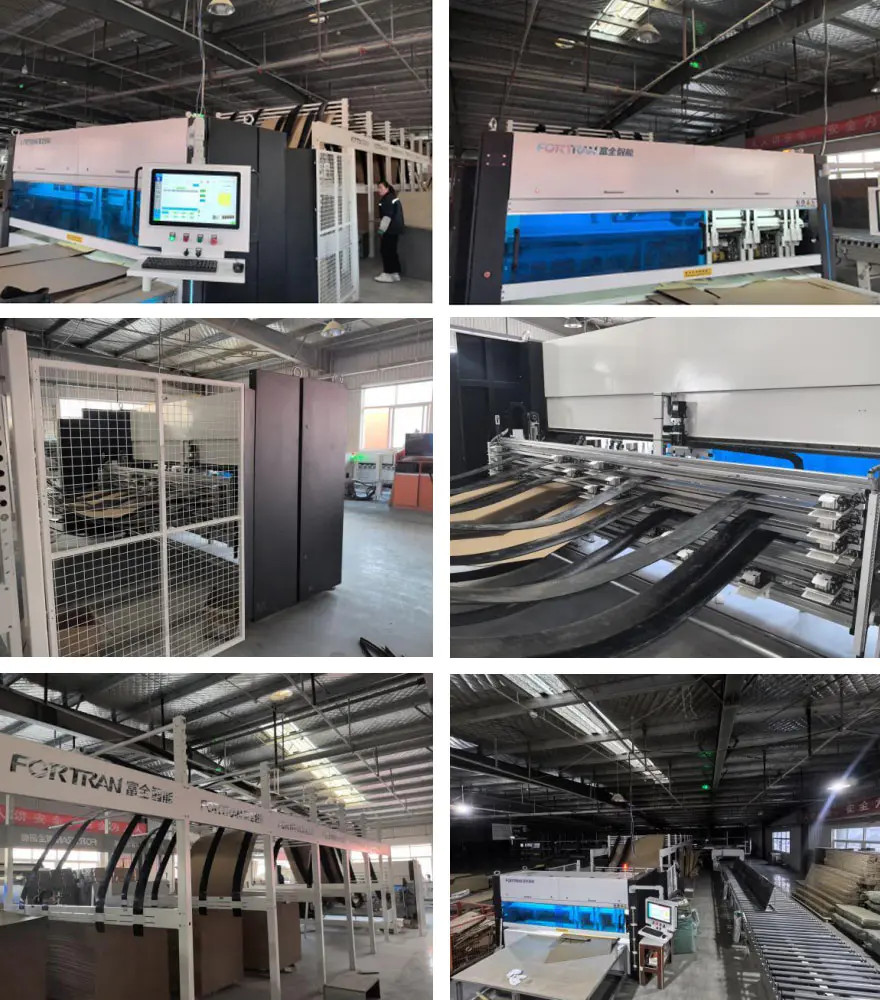

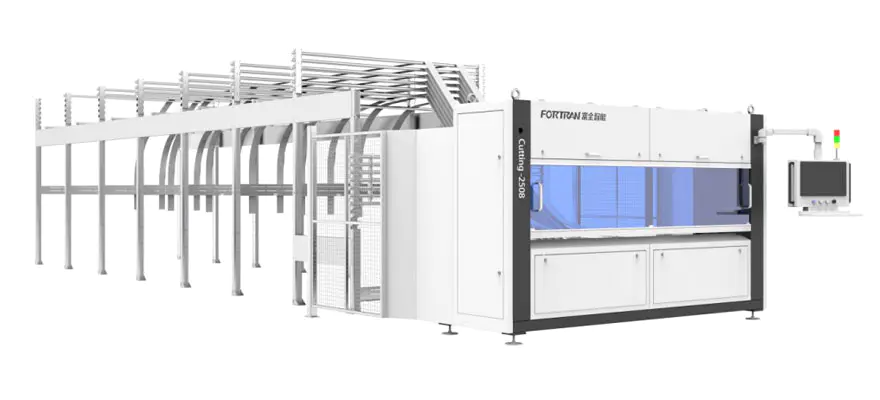

Изображение машины

Технические характеристики машины

Размеры Д*Ш*В(мм)	Основные характеристики	Источник питания (кВт)	Скорость резания (М/мин)	Рабочая высота (мм)
14750*4040*3000	11 вертикальных + 1 горизонтальный нож, полное сервоуправление, 6 магазинов.	5.8	0-120	850

Параметры обработки

Мин. Длина резки L (мм)	Макс. Ширина резки W (мм)	Толщина резки гофрированной бумаги H (мм)	Точность продольного расстояния между лезвиями (мм)	Производительность (шт/мин)
300	2550	2-7	±1,5	0-12

Общее описание функций

Автоматическая высокоскоростная машина для резки бумаги используется для непрерывной обработки гофрированной бумаги фиксированной длины и отдельных листов для производства складных картонных коробок. Машина выполняет биговку как в поперечное и продольное направления, прерывистая резка и обработка резки гофрированной бумаги. Резка фиксированной длины позволяет осуществлять как массовое производство, так и индивидуальное производство. Производство.Машина может использоваться как самостоятельная единица или как начальная часть упаковочной линии.

Нет.	Элемент	Функции
1	Стеллаж для хранения бумаги	Стеллаж для хранения бумаги изготовлен из стальных пластин, промытых кислотой, и обработан изгиб. Он имеет простую конструкцию, надежную конструкцию и обрабатывается холодом. гальванизация, что приводит к привлекательному внешнему виду и превосходной устойчивости к ржавчине. Стандартная конфигурация включает в себя 6 отделений для хранения бумаги, которые можно настраивается в соответствии с различными потребностями клиентов, обеспечивая высокую гибкость и надежность адаптивность.
2	Структура рамы	Рама изготовлена методом прецизионной механической обработки после сварки прямоугольной стали. трубы и стальные пластины. Это обеспечивает высокую точность сборки и точность работы, гарантируя длительный срок службы и отличную устойчивость оборудования.

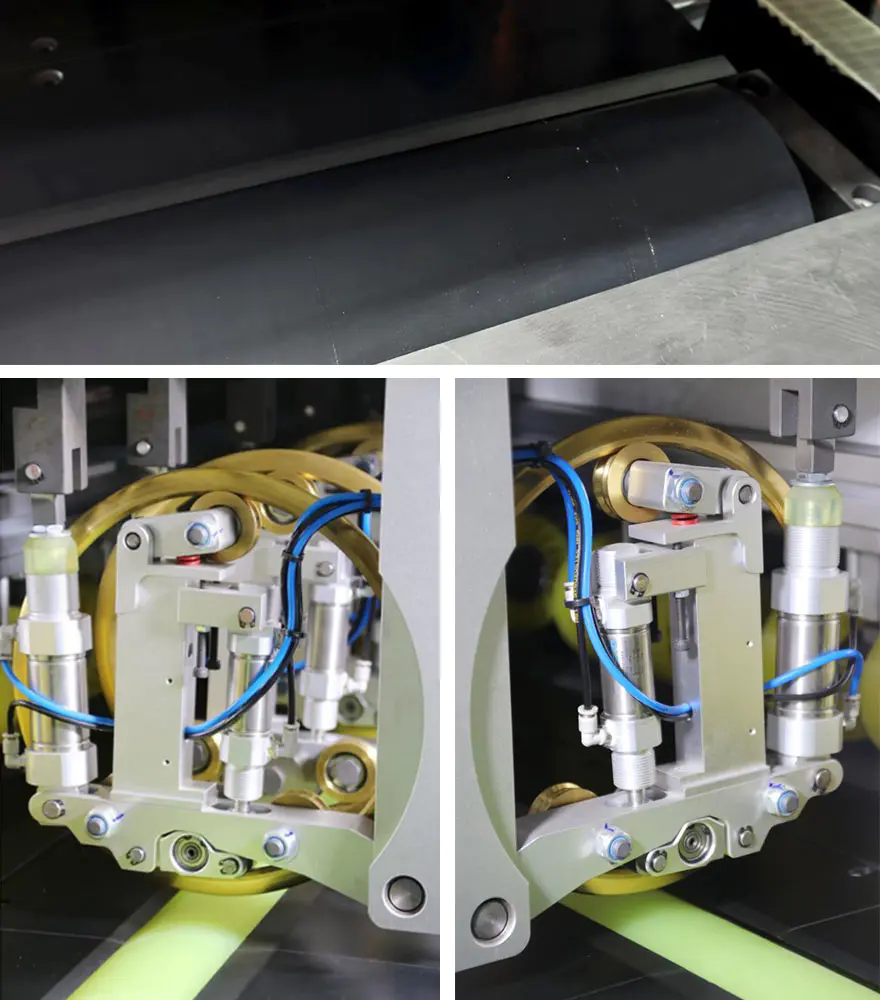

3	Приводной механизм	Прижимной ролик подачи изготовлен из полиуретана, который имеет яркую и привлекательную поверхность. с высоким трением. Это эффективно повышает надежность транспортировки картона. Между тем, тяговый барабан импортирован из Германии и отличается высокой прочностью.
4	Сквозная структура	Мощность обеспечивается высокоточным серводвигателем в сочетании с редуктором. и синхронный механизм колес, который обеспечивает высокую

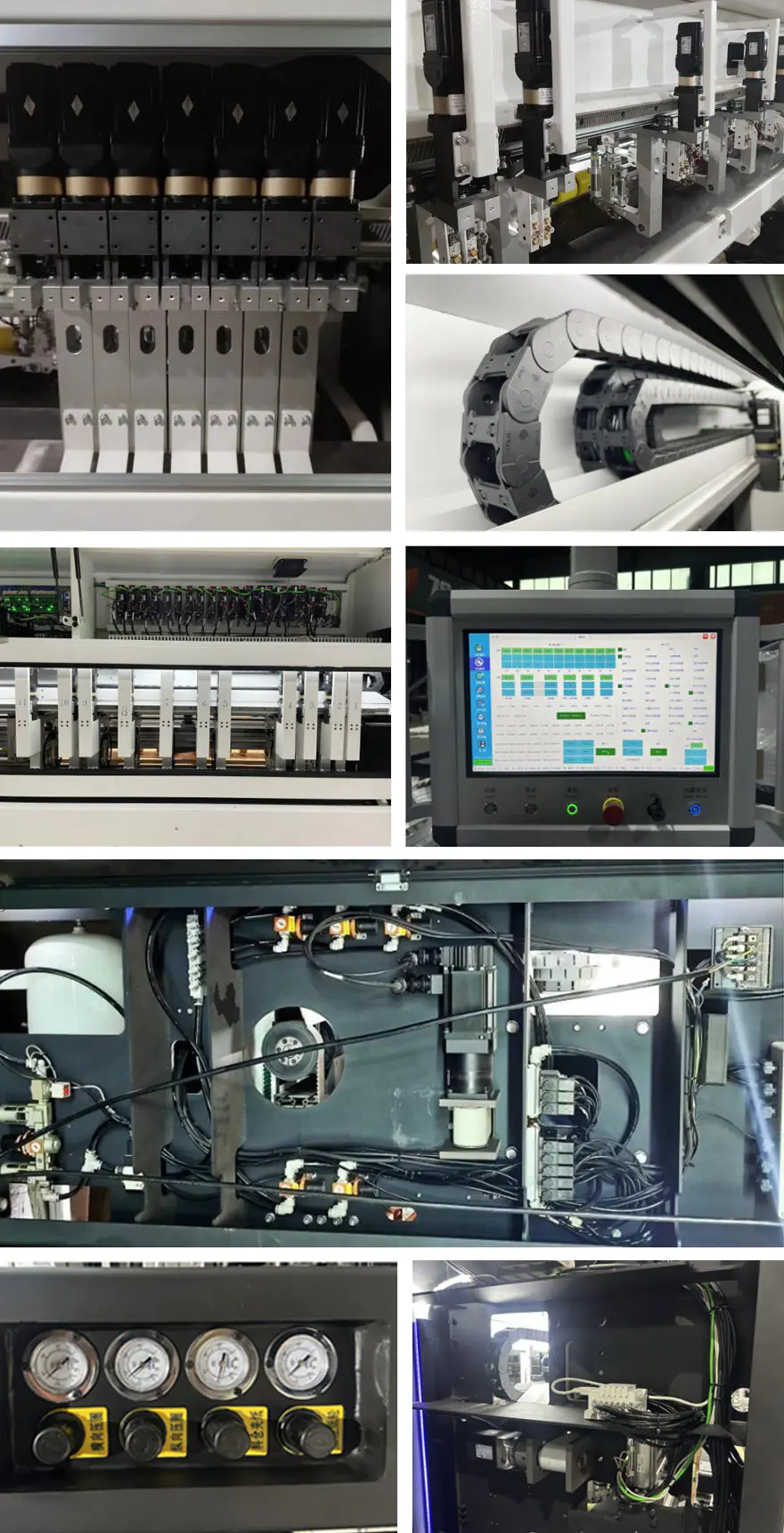

5	Продольный режущий блок	Этот механизм в основном состоит из 7 комплектов держателей ножей. Конфигурация ножа 7+1 позволяет выполнять универсальную резку коробок типов 410 и 411. Он разработан с учетом требования высокоэффективной работы при обеспечении долговечности;

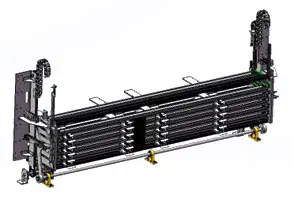

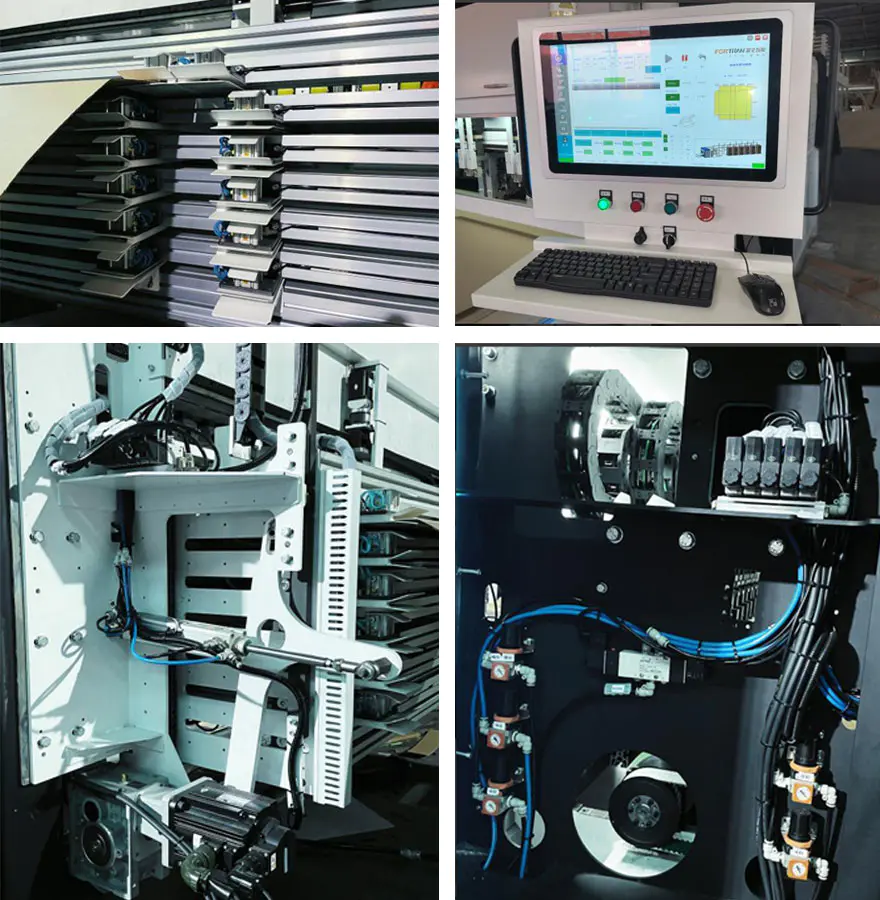

6	Регулируемое устройство хранения	Оба конца материнской платы обработаны на станке с ЧПУ. обеспечить параллельные стороны, использование высокопрочных цепочка вверх и вниз для обеспечения безопасности и надежности не пропускает зубья, для повышения точности и эффективность работы, мы используем высокоточные конический редуктор, оснащенный высокоточным сервисный мотор; Чтобы улучшить коэффициент использования бумаги, мы установили это учреждение как 6 бумажных библиотек, которые можно увеличивать или уменьшать в зависимости от различные потребности клиентов, удобно и быстро, и сильная адаптируемость;

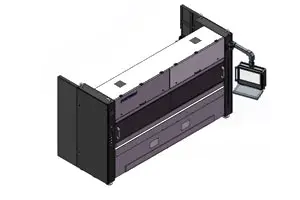

7	Корпус машины	Основная функция – украшение машины. сам по себе. Внешняя защитная крышка добавлена к машина.Крышка обработана пластиком напыление,что делает его эстетичным приятный, нежный и устойчивый к краске сколы.Смотровое окошко спереди Машина изготовлена из акрилового листа, который придает ему привлекательный и элегантный внешний вид, так как а также высокая прочность и устойчивость к сокрушительный.

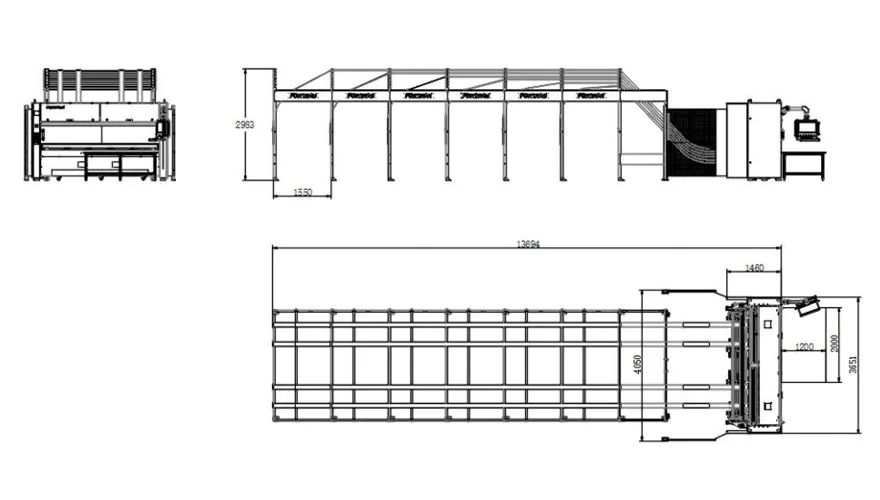

Чертежи в трех проекциях

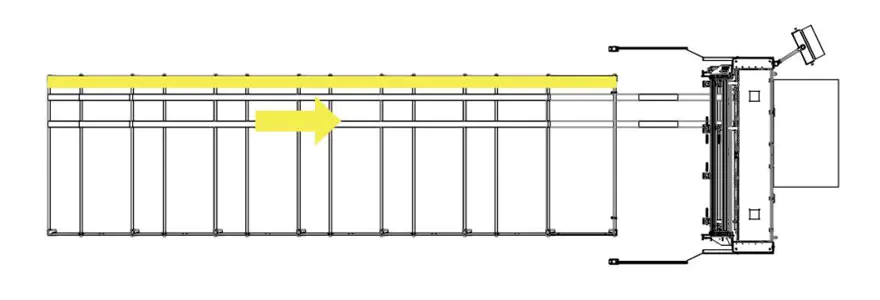

Принципиальная схема режима производственного процесса

Требования к расходным материалам

1.Требования к гофрированной бумаге на станции подачи

Ширина непрерывной гофрированной бумаги A.: 400–2550 мм;
B. Общая ширина гофрированной бумаги, сложенной рядом: максимум 2550 мм;
C. Высота штабелирования, включая поддон 120 мм: максимум 1300 мм;
D. Ширина штабелирования, максимум: 1300 мм; Длина гофрированной бумаги в точке разгрузки: минимум 300 мм;
E. Продольный допуск для резки фиксированной длины: максимум 0,5%; Поперечный допуск для резки фиксированной длины: максимум ± 2,0 мм;
F.Толщина гофрированной бумаги: 2-7 мм,±0,2 мм;Максимальное качество сырья до 2,30 BC(по стандарту DIN 55468);
G. Качество картона соответствует стандарту DIN 55468;
H. Одинарное гофрирование, максимальная толщина около 4 мм (качество: 1,10–1,40); Двойное гофрирование, максимальная толщина около 7 мм.

2. Типы картонных коробок

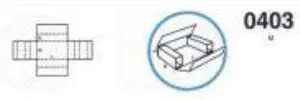

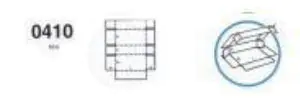

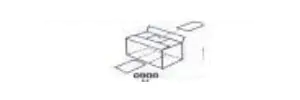

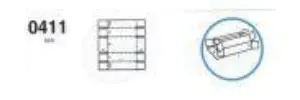

Серийный номер	Имя	Изображение	Направление подачи бумаги	Минимальный размер

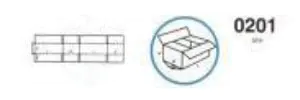

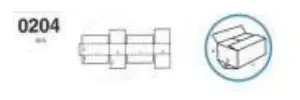

1	Обычная коробка		продольный	Длина: минимум 400 мм Ширина: минимум 36 мм Высота: минимум 225 мм
2	Обычная коробка		продольный	Длина: минимум 400 мм Ширина: минимум 36 мм Высота: минимум 225 мм

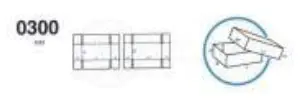

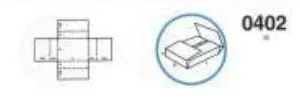

3	Обложка Неба и Земли		продольный	Длина: минимум 400 мм Ширина: минимум 225 мм Высота: минимум 18 мм
4	Средняя коробка уплотнения		продольный	Длина: минимум 400 мм Ширина: минимум 450 мм Высота: минимум 18 мм
5	Средняя коробка уплотнения		продольный	Длина: минимум 400 мм Высота: минимум 450 мм. Высота: минимум 18 мм
6	Цельнокроеный короб		продольный	Длина: минимум 400 мм Высота: минимум 225 мм Высота: минимум 18 мм
7	Средняя коробка уплотнения		продольный	Длина: минимум 400 мм Высота: минимум 450 мм. Высота: минимум 18 мм
8	Квадратный картон		продольный	Длина: минимум 400 мм Высота: минимум 18 мм

Список конфигурации основных компонентов

Нет.	Элемент	Технические характеристики	Q'ty	Отмеченный
1	Продольный ножевой блок		7 КОМПЛЕКТОВ	Количество может быть настроено в соответствии с требованиями
2	Горизонтальный ножевой блок		1 КОМПЛЕКТ
3	Ролик в сборе		3 шт.
5	Поперечный синхронный ремень		1 шт.
6	Синхронный ремень		2 шт.
7	Тяговый серводвигатель		2 КОМПЛЕКТА
8	Тяговый редуктор		2 КОМПЛЕКТА
9	Регулировка серводвигателя для хранения данных		1 КОМПЛЕКТ
10	Редуктор хранения регулировки		1 КОМПЛЕКТ
11	Мотор перемещения лезвия		7 КОМПЛЕКТОВ	Количество может быть настроено в соответствии с требованиями
12	Редуктор перемещения лезвия		7 КОМПЛЕКТОВ
13	Пневматические компоненты		1 КОМПЛЕКТ
14	Электрический блок управления	——	——
15	Электрические компоненты	Фотоэлектрические датчики, Кабели, Отражатели, Электрические компоненты	——
16	Контроллер	Драйвера, прошивки, модули	——

Список изнашиваемых деталей и расходных материалов

1. Список переносных деталей

Нет.	Элемент	Технические характеристики	Рекомендуемое количество	номер U8
1	Втулка питающего вала	ПКМ260-02-020-260	6
2	Толкающая втулка вала	CZJ260-02-010-300	2
3	Бесшовный зеленый бесшумный синхронный ремень со стальным сердечником (Xiet)	75-АТ10-6910	1
4	Электромагнитный клапан	СИ5120-5ГЗД-01	2
5	φ66xφ16x0,8 Лезвие с круглым зубом	ПКМ260-03-010-010	2
6	Электромагнитный клапан	4N330C08B	1
7	Слайдер	HGH15CA	2
8	Прецизионный редукционный клапан	СДР20008JN	2
9	Бесшовный полиуретановый синхронный ремень со стальной проволокой — бесшумный тип	АТ10x50xL1290	1
10	Реле	RXT-F01K D24	1
11	Предохранитель	5*20 мм 0,1 А	5
12	Концевой выключатель	ХСК-N2145P20C	2
13	Бесконтактный переключатель	ИМЕ12-06БПСЗВ2С	2
14	Бесшовный полиуретановый синхронный ремень со стальной проволокой — бесшумный тип	АТ10x50xL920	1

Список расходных материалов

1	Мощность резки бумаги, резиновый ролик B	ПКМ260-01-020-300	1
2	φ66xφ16x0,8 Лезвие с круглым зубом	ПКМ260-03-010-010	2
3	Втулка питающего вала	ПКМ260-02-020-260	2
4	Толкающая втулка вала	CZJ260-02-010-300	1
