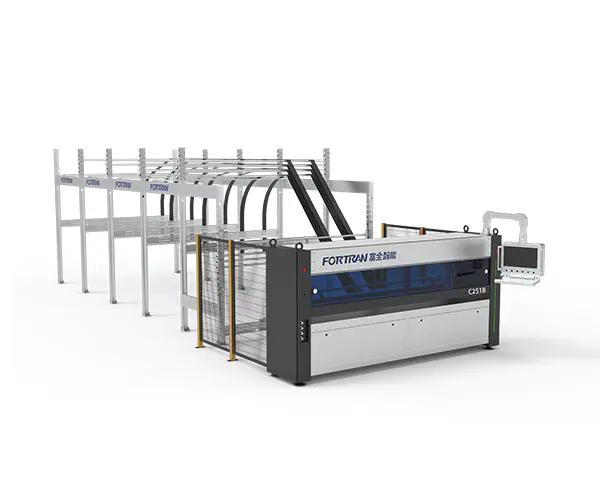

Автоматическая машина для резки бумаги

Технические характеристики машины

Размеры Д*Ш*В(мм)	Основные характеристики	Источник питания (кВт)	Скорость резания (М/мин)	Рабочая высота (мм)
11650*4040*3000	7 вертикальных+1 горизонтальный нож, трехсервоуправление, с 4 магазинами	6	0-120	900

Параметры обработки

Мин. Длина резки L (мм)	Макс. Ширина резки W (мм)	Толщина резки гофрированной бумаги H (мм)	Точность продольного расстояния между лезвиями (мм)	Производительность (шт/мин)
300	2500	2,5-6,5	±1,5	0-12

Автоматическая машина для резки бумаги используется для непрерывной обработки гофрированной бумаги фиксированной длины для производства складных картонных коробок. Машина выполняет биговку как в поперечном, так и в поперечном направлении. продольное направление, прерывистая резка и обработка резки гофрированной бумаги. Резка фиксированной длины позволяет осуществлять как массовое производство, так и производство по индивидуальному заказу. Машина может быть используется как самостоятельная единица или как начальная часть упаковочной линии.

Нет.	Элемент	Функции	Модель

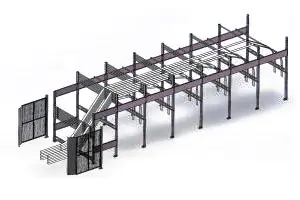

1	Стеллаж для хранения бумаги	Стойка для хранения бумаги изготовлена ​​из стальных пластин, промытых кислотой, которые изогнуты по форме. Она имеет простую конструкцию, надежную сборку и поверхность с холодным цинкованием, что придает ей привлекательный внешний вид и отличную устойчивость к ржавчине. Стандартная конфигурация включает в себя четыре отделения для хранения бумаги.

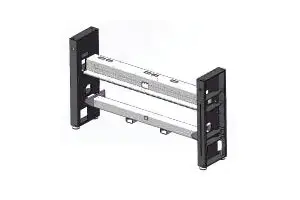

2	Структура рамы	Рама изготавливается методом прецизионной механической обработки после сварки прямоугольных стальных труб и стальных пластин. Это обеспечивает высокую точность сборки и точность работы, гарантируя длительный срок службы и отличную устойчивость оборудования.

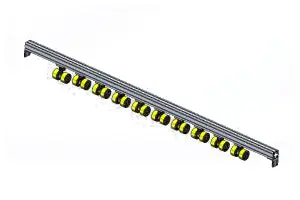

3	Приводной механизм	Прижимной ролик подачи изготовлен из полиуретана, который имеет яркую и привлекательную поверхность с высоким коэффициентом трения. Это эффективно повышает надежность транспортировки картона. Между тем, тяговый барабан импортируется из Германии и отличается высокой прочностью.

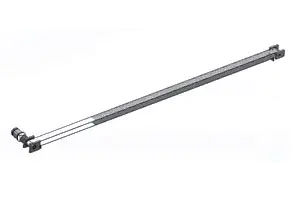

4	Сквозная структура	Мощность обеспечивается высокоточным серводвигателем в сочетании с редуктором и синхронным колесным механизмом, который обеспечивает высокую скорость и точное позиционирование, тем самым обеспечивая точность резки картона;

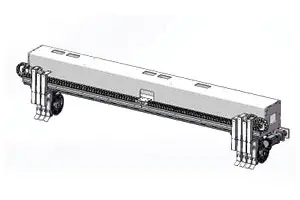

5	Продольный режущий блок	Этот механизм в основном состоит из семи комплектов держателей ножей. Сервопривод ремня поперечного ножа управляет позиционированием продольного ножа, что может удовлетворить требования эффективной работы, а также обеспечить долговечность.
6	Регулируемое устройство хранения	Концевые основные рамы обрабатываются на станках с ЧПУ для обеспечения параллельности с обеих сторон. Для вертикального подъема используются высокопрочные цепи, чтобы обеспечить безопасность и надежность, а также предотвратить пропуск цепи. Для повышения точности и эффективности работы мы используем высокоточные конические редукторы, оснащенные высокоточными серводвигателями. Чтобы повысить коэффициент использования бумаги, этот механизм оснащен четырьмя отсеками для хранения бумаги.
7	Корпус машины	Основное внимание уделяется украшению самой машины. На машину устанавливается внешняя защитная крышка, на которую нанесено порошковое покрытие, обеспечивающее эстетичный и долговечный вид, не скалывающийся и не отслаивающийся. Смотровое окно в передней части машины выполнено из темно-синей акриловой панели, которая не только визуально привлекательна и элегантна, но также очень эластична и устойчива к разрушению. Кроме того, установлена ​​направляющая из алюминиевого сплава, которая имеет глянцевую поверхность и работает бесшумно и бесшумно.

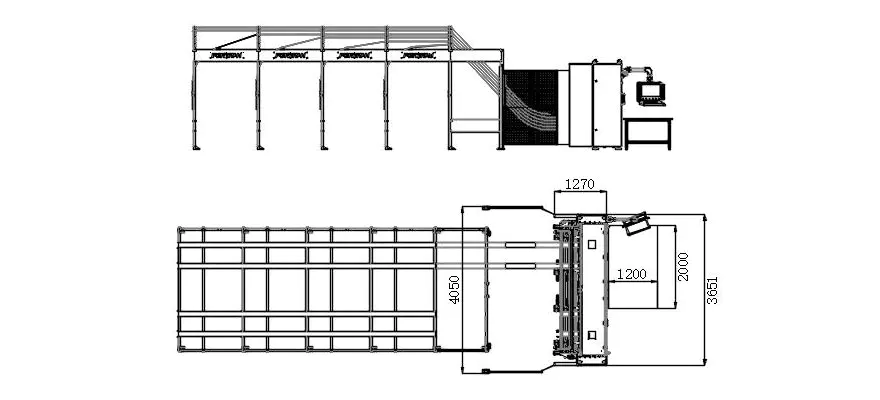

Чертежи в трех проекциях

Требования к расходным материалам

1.Требования к гофрированной бумаге на станции подачи

Ширина непрерывной гофрированной бумаги A.: 400–2350 мм;
B. Общая ширина гофрированной бумаги, сложенной рядом: максимум 2550 мм;
C. Высота штабелирования, включая поддон 120 мм: максимум 1300 мм;
D. Ширина штабелирования, максимум: 1300 мм; Длина гофрированной бумаги в точке разгрузки: минимум 300 мм;
E. Продольный допуск для резки фиксированной длины: максимум 0,5%; Поперечный допуск для резки фиксированной длины: максимум ± 2,0 мм;
F. Толщина гофрированной бумаги: 2,5–6 мм, ±0,2 мм; Максимальное качество сырья до 2,30 BC (по стандарту DIN 55468);
G. Качество картона соответствует стандарту DIN 55468;
H. Одинарное гофрирование, максимальная толщина около 4 мм (качество: 1,10–1,40); Двойное гофрирование, максимальная толщина около 6 мм.

2. Типы картонных коробок

Серийный номер	Имя	Изображение	Направление подачи бумаги	Минимальный размер
1	Обычная коробка		продольный	Длина: минимум 400 мм Ширина: минимум 36 мм Высота: минимум 225 мм
2	Обычная коробка		продольный	Длина: минимум 400 мм Ширина: минимум 36 мм Высота: минимум 225 мм
3	Обложка Неба и Земли		продольный	Длина: минимум 400 мм Ширина: минимум 225 мм Высота: минимум 18 мм
4	Средняя коробка уплотнения		продольный	Длина: минимум 400 мм Ширина: минимум 450 мм Высота: минимум 18 мм
5	Средняя коробка уплотнения		продольный	Длина: минимум 400 мм Высота: минимум 450 мм. Высота: минимум 18 мм
6	Цельнокроеный короб		продольный	Длина: минимум 400 мм Высота: минимум 225 мм Высота: минимум 18 мм
7	Средняя коробка уплотнения		продольный	Длина: минимум 400 мм Высота: минимум 450 мм. Высота: минимум 18 мм
8	Квадратный картон		продольный	Длина: минимум 400 мм Высота: минимум 18 мм
