3-тонный подъемник E-типа: высокоэффективное подъемно-транспортное оборудование для подключения линий по производству тяжелых материалов

   3-тонный подъемник типа E представляет собой гидравлическое подъемное устройство, специально разработанное для вертикального подъема и соединения тяжелых материалов на рабочих местах. Названный в честь своей E-образной полой конструкции столешницы, он в основном подходит для перемещения тарелок, контейнеров, поддонов и других материалов весом до 3 тонн. Он широко используется в сценариях соединения по высоте производственных линий в таких отраслях, как производство панельной мебели и складская логистика. В частности, он идеально подходит для работы с тяжелым транспортным оборудованием, таким как портальные погрузочно-разгрузочные машины, для создания трехмерного звена транспортировки материалов по принципу «горизонтальная передача + вертикальный подъем».

  Конструкция 3-тонного подъемника E-типа построена с учетом трех основных требований: устойчивость при больших нагрузках, адаптируемость без необходимости строительства и интеллектуальное соединение. Все компоненты работают вместе, обеспечивая эффективную и безопасную работу оборудования, которое специально разделено на шесть основных модулей:

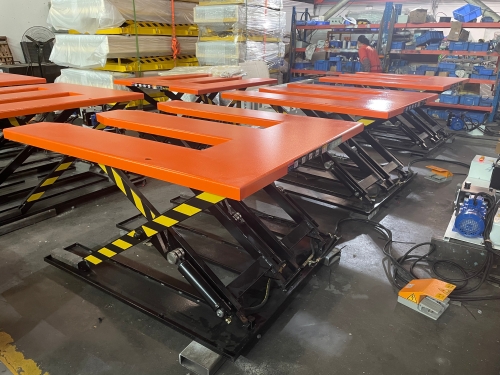

1. Столешница с подшипником Е-образной формы.

  Столешница обработана пластинами из углеродистой стали толщиной 6 мм и стандартными габаритными размерами 2000×1450 мм. В середине зарезервирован полый канал, который подходит для входа и выхода вил ручных тележек и вилочных погрузчиков, что обеспечивает быструю загрузку и разгрузку материалов без дополнительных передаточных инструментов. Край столешницы обработан противоскользящими и противоскользящими мерами, чтобы предотвратить смещение и скольжение материалов во время подъема. Между тем, поверхность покрыта порошковым покрытием для предотвращения ржавчины и адаптации к влажным условиям работы в мастерских.

2. Система гидравлического привода

  Оснащенная 6 комплектами гидравлических цилиндров (в некоторых моделях используется комбинация из 3 больших и 3 маленьких цилиндров), насосной станцией Haojiesi в Фошане, провинция Гуандун мощностью 3 кВт или приводным двигателем мощностью 2,2 кВт, система может достигать максимального давления 15 МПа, обеспечивая стабильный подъем под 3-тонным тяжелым грузом. Для передачи гидравлического масла используются железные масляные трубки, устойчивые к высокому давлению и износу. Кроме того, установлен внешний предохранительный клапан для точного контроля скорости спуска и обеспечения защиты от перегрузки, предотвращая повреждение оборудования из-за перегрузки.

3. Опорная рама ножниц.

  Опорные рычаги изготовлены из высокопрочных стальных пластин толщиной 14 мм, а рама сварена из угловой стали 80×5 мм, обладающей высокой общей жесткостью и способной противостоять деформации напряжения, вызванной высокочастотным подъемом. Ножничная конструкция в сочетании с цельными главными валами (некоторые модели оснащены 60 утолщенными цельными главными валами) и динамическими подшипниками обеспечивает плавный подъем без заеданий. Минимальная высота может быть уменьшена до 150 мм, а максимальная высота может быть увеличена до 950-980 мм, что соответствует требованиям к подключению по высоте различных рабочих станций.

4. Интеллектуальная система управления.

  Используя полное электрическое управление Delixi, он поддерживает три режима работы: ручной, автоматический и педальный. Ручной режим позволяет точно регулировать высоту по мере необходимости; режим ножной педали освобождает руки для координации рабочей станции; автоматический режим оснащен инфракрасным индукционным устройством, которое может осуществлять интеллектуальную компенсацию положения: «автоматически подниматься на одну толщину пластины, когда пластина убирается, и автоматически опускаться на одну толщину пластины, когда пластина помещается», без ручного вмешательства для регулировки высоты.

5. Компоненты дополнительной защиты.

  Оснащен устройством защиты от деформации электрической пластины, предотвращающим деформацию приводного вала под большой нагрузкой. Между тем, он оснащен кнопкой аварийной остановки и модулем сигнализации перегрузки. На некоторые модели дополнительно устанавливается электрозащита ног, позволяющая избежать защемления оператора при подъеме, в соответствии с требованиями промышленной безопасности.

6. Основание и конструкция установки.

  Вся машина имеет конструкцию без ям, а противоскользящие ножки внизу позволяют точно регулировать уровень, устраняя необходимость разрушительных строительных работ на полу мастерской. При собственном весе около 530 кг его можно разместить непосредственно на ровной площадке для использования, адаптируясь к быстрой трансформации существующих производственных линий.

1. ЯдроПреимущества оборудования

• Адаптивность без строительства:Никакой закладки ямы не требуется, и ее можно использовать сразу после установки, что значительно сокращает время и стоимость трансформации производственной линии, что особенно подходит для модернизации производственной линии на малых и средних предприятиях.
• Эффективность при большой нагрузке:Номинальная нагрузка 3 тонны позволяет одновременно перемещать целые стопки пластин, что в 4-6 раз более эффективно, чем традиционная ручная обработка партий, а подъем стабилен без материального ущерба.
• Интеллектуальная связь:Функция автоматической компенсации положения инфракрасной индукционной индукции может легко подключаться к рабочей станции вырубки портальной погрузочно-разгрузочной машины, обеспечивая непрерывную работу «заготовка портала - автоматическое выравнивание подъемника - последующая технологическая загрузка», сокращая время ожидания рабочей станции.
• Совместимость с несколькими инструментами:Столешница E-образной формы подходит для различного передаточного оборудования, такого как ручные тележки для поддонов, вилочные погрузчики и роликовые линии, и может быть гибко встроена в различные типы производственных звеньев.


2. Координация производственной линии с портальными погрузочно-разгрузочными машинами.

  В автоматизированной линии производства панельной мебели 3-тонный подъемник типа Е часто служит узлом хранения материала и связи по высоте портальной погрузочно-разгрузочной машины:

• Портальная погрузочно-разгрузочная машина передает нарезанные листы на столешницу подъемника типа Е;
• Подъемник автоматически настраивается на подходящую высоту в зависимости от высоты рабочей станции кромкооблицовочного станка;
• Гибкий толкатель кромкооблицовочного станка захватывает пластины непосредственно с подъемного стола для подачи, без ручной передачи и калибровки высоты на протяжении всего процесса, обеспечивая плавную связь между процессами резки и кромкооблицовки, а производительность в одну смену может быть увеличена более чем на 20%.
