Линия возврата ленты кромкооблицовочной машины: автоматизированный «циркуляционный узел» для процессов кромкооблицовки панельной мебели

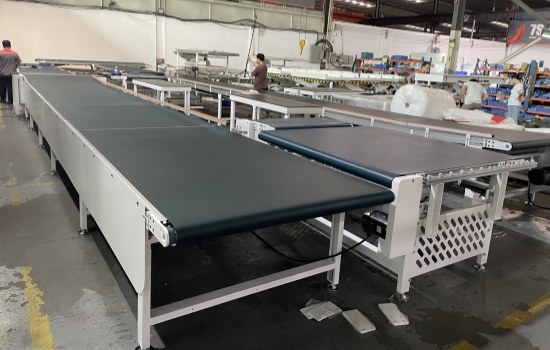

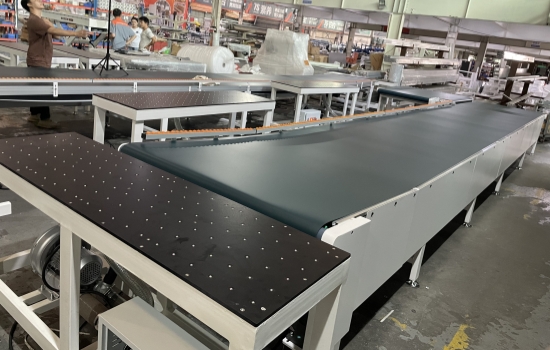

Линия возврата ленты кромкооблицовочной машиныпредставляет собой автоматизированное конвейерное устройство, специально разработанное для работы с кромкооблицовочными станками. Он использует ленту в качестве основного средства транспортировки и использует структуру «кругового возврата», обеспечивающую автоматическое изменение направления, транспортировку,

и вторичная нагрузка панелей после облицовки кромки.

Это устройство полностью заменяет традиционный метод ручной обработки панелей, выступая в качестве ключевого компонента для объединения процессов кромкооблицовки и повышения эффективности производства. Он широко используется в крупномасштабных сценариях обработки, таких как индивидуализация всего дома и производство мебели.

Основные функции: решение проблем «эффективности и трудозатрат» в процессах кромкооблицовки

1. Автоматизированная круговая транспортировка:

 После того, как кромкооблицовочный станок завершает облицовку одной кромки панели, линия возврата ленты может напрямую транспортировать панель к механизму изменения направления без ручного управления.

 Затем панель автоматически возвращается на подающую сторону кромкооблицовочного станка, образуя операцию замкнутого цикла «облицовка кромки → возврат → переоблицовка кромки».

 Один рабочий может управлять одним кромкооблицовочным станком для выполнения многокромочной облицовки, что снижает трудозатраты более чем на 60%.

2. Стабильная защита панели:

  В качестве транспортирующей среды используются износостойкие и нескользящие ленты (например, из полиуретана). В сочетании с прижимными роликами и направляющими перегородками панели равномерно нагружаются и стабильно перемещаются во время транспортировки.

  Это предотвращает столкновения кромок и царапины на поверхности, вызванные ручным обращением, что делает его особенно подходящим для хрупких поверхностей, таких как дверные панели из ПЭТ и панели из пленки, приятной на ощупь.

3. Гибкая адаптация к потребностям производства:

  Он поддерживает регулировку скорости от 0 до 1000 мм/мин, что позволяет точно подобрать скорость обработки кромкооблицовочного станка.

  Благодаря модульной конструкции его можно адаптировать к панелям толщиной 3–50 мм и максимальным размером 2,4 × 1,2 м.

  Кроме того, его можно настроить в «U-образную», «L-образную» и другие компоновки, чтобы они соответствовали различным помещениям мастерской.

4. Подключение к автоматизированным производственным линиям:

  Ее можно объединить с несколькими кромкооблицовочными станками, обрабатывающими центрами с ЧПУ или автоматическими загрузочными машинами, чтобы сформировать полностью автоматизированную производственную линию, охватывающую «резку панелей → облицовку кромок → сверление».

  Некоторые модели высокого класса поддерживают подключение к системам MES, что позволяет в режиме реального времени отслеживать скорость транспортировки и количество панелей для упрощения управления производством.

Сценарии применения: сосредоточение внимания на основных потребностях «многокромочной облицовки»

Линия возврата ленты широко применяется в сценариях обработки, требующих многокромочной облицовки, что делает ее «необходимым оборудованием» для производства мебели:

1. Многокромочная облицовка на одном кромкооблицовочном станке:

  При использовании с полностью автоматическим кромкооблицовочным станком для выполнения 2-4 процессов облицовки кромок панелей (например, четырехкратная кромкооблицовка боковых панелей шкафа),

  Панель возвращается по линии возврата ленты после первой кромкооблицовки. Рабочим нужно только отрегулировать направление панели, чтобы начать вторую облицовку кромки, без необходимости ручной обработки на протяжении всего процесса.

2. Автоматизированное производство с подключением нескольких устройств:

  На фабриках высокого класса два кромкооблицовочных станка соединяются в «линию с двумя станками»: одна машина отвечает за облицовку кромок по длинным сторонам панелей,

  а другой для коротких сторон. Линия возврата ленты осуществляет промежуточную передачу, позволяя выполнять «однократную загрузку, четырехкромочную обвязку» без участия человека.

3. Эффективная транспортировка крупногабаритных панелей:

  Для панелей большого размера, таких как дверные панели гардероба и панели шкафов для телевизоров, скоординированная транспортировка нескольких лент предотвращает провисание и деформацию панелей.

  В сочетании с наклонными транспортирующими секциями и вспомогательными роликами он обеспечивает стабильный возврат больших панелей без повреждений.
