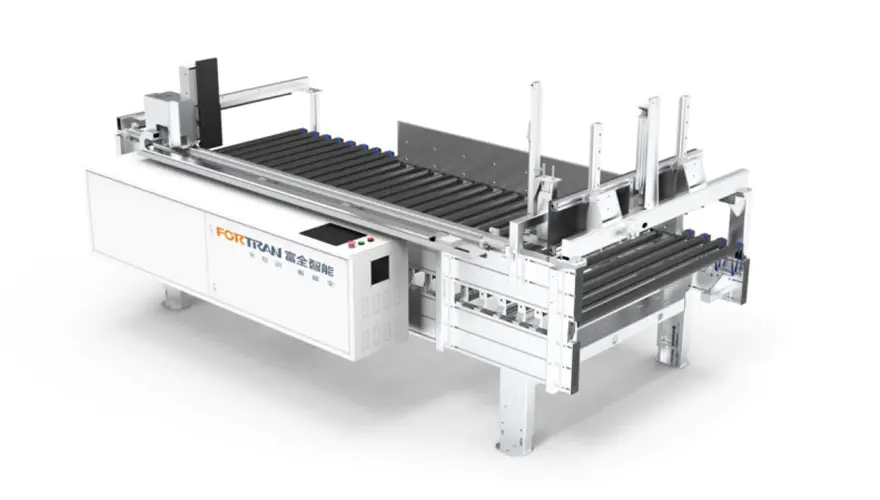

Интегрированная интеллектуальная измерительная станция

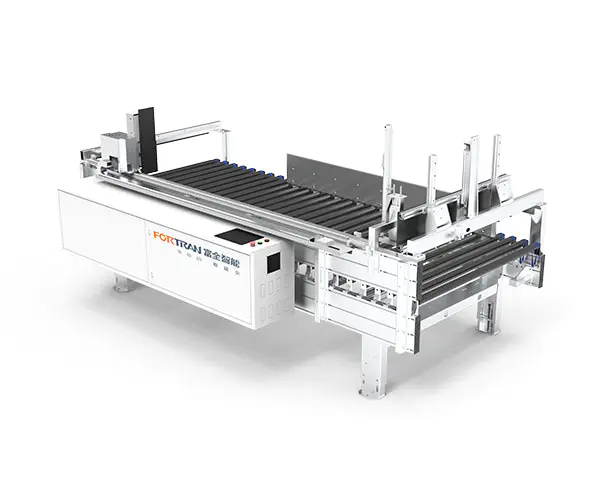

Общий образ машины

Параметры оборудования

Габаритные размерыД*Ш*В(мм)	Вес оборудования (кг)	Измерение грузоподъемности (кг/м2)	Общая мощность (кВт)	Точность измерения (мм)	Высота рабочего стола (мм)
3500*1960*1800	800	50	2.25	±0,5	800±50

Измерение параметров

Диапазон обработки длины платы L (мм)	Ширина платы Диапазон обработки Вт (мм)	Толщина платы Диапазон обработки H (мм)	Эффективность измерения (раз/мин)	Скорость транспортировки (м/мин)
350-2800	200-1200	18-250	4-6	0-35 (преобразование частоты регулируется)

1. Ножки вырезаны и просверлены лазером, что обеспечивает точное расположение отверстий. Они сгибаются на гибочном станке с ЧПУ для получения точных углов.
2. Ножки изготовлены из холоднокатаных травленых стальных пластин с плоскими поверхностями. После дробеструйной и пескоструйной обработки на них наносится распылительное покрытие для обеспечения высокой коррозионной стойкости.
3. Ножки оснащены подвижными регулируемыми чашками для ног, обеспечивающими высокую адаптируемость к плоскостности земли.
4. Ролики из горячеоцинкованной стали покрыты итальянскими импортными шлангами, что эффективно предотвращает появление царапин на поверхности заготовок из-за трения и обеспечивает неповрежденность поверхностей заготовок.
5. Эластичный ременный привод обеспечивает низкий уровень шума во время работы. Эластичный ремень обладает высокой прочностью и длительным сроком службы.
6. Стопоры и опорные пластины изготовлены из компактного ламината, а опорные пластины изготовлены из гладких полиэтиленовых пластин, что обеспечивает низкое сопротивление трению.
7. Интегрированная конструкция измерения длины и ширины уменьшает площадь пола.
8.Автоматическое управление обеспечивает измерения с высокой точностью, высокой эффективностью и низким уровнем отказов.

9. В направляющей механического устройства позиционирования используется направляющая Hiwin, отличающаяся высокой точностью, низким уровнем вибрации и длительным сроком службы. В трансмиссии используются зубчатая передача и рейка, обеспечивающие высокую скорость и высокую точность. Для позиционирования используется серводвигатель, обеспечивающий точность, эффективность, скорость, высокий крутящий момент и небольшой размер.

Встроенная интеллектуальная измерительная станция в основном используется для измерения длины, ширины и толщины штабелирования каждой упаковки досок перед упаковкой. Сначала он измеряет длину, затем ширину и, наконец, высоту, с высокой скоростью, небольшой площадью и высокой эффективностью. Он имеет широкую и толстую раму из алюминиевого профиля, элегантную и обладающую превосходной устойчивостью.

Серийный номер	Имя	Особенность	Модуль

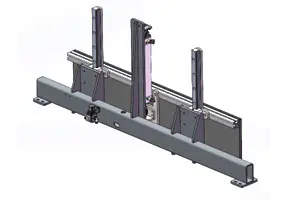

1	Узел подвижной балки для измерения длины	Высокоточный серводвигатель передает мощность через планетарный редуктор, обеспечивая высокий крутящий момент, низкий уровень шума и стабильную мощность. Мощность передается через синхронный вал и шестерни, что обеспечивает быстрое движение всего механизма, тем самым повышая эффективность.

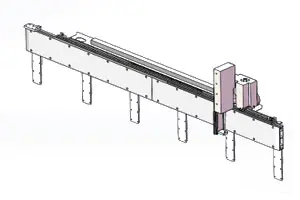

2	Узел фиксированной пластины для измерения длины	Этот конец служит эталонной пластиной для измерений. Перегородка приводится в движение пневматическим цилиндром для вертикального подъема и обеспечивает быстрое и стабильное линейное перемещение с помощью прецизионных направляющих Hiwin.

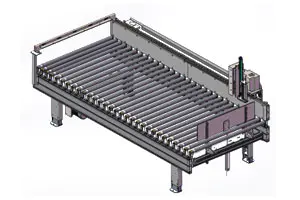

3	Рама измерительного роликового конвейера	В роликах используются итальянские импортные обрезиненные ролики с гладкими и блестящими поверхностями и высоким коэффициентом трения, обеспечивающие абсолютно стабильную транспортировку упаковок и значительно снижающие возможность трения скольжения. Они подвергаются дробеструйной очистке и напылению покрытия для обеспечения внешнего вида и жесткости рамы.

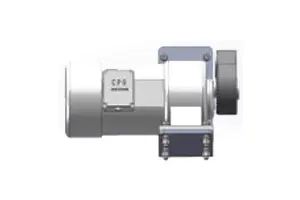

4	Роликовый двигатель в сборе	Используются импортные мотор-редукторы для обеспечения долговечности. Мощность стабильно передается на ролики через синхронные шкивы и синхронные ремни.

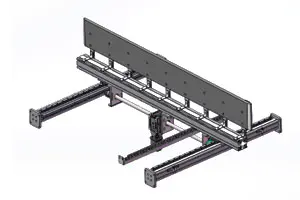

5	Силовой механизм измерения секции измерения ширины	Горизонтальная силовая система использует высокоточный серводвигатель в сочетании с прецизионным редуктором для обеспечения стабильности системы передачи.

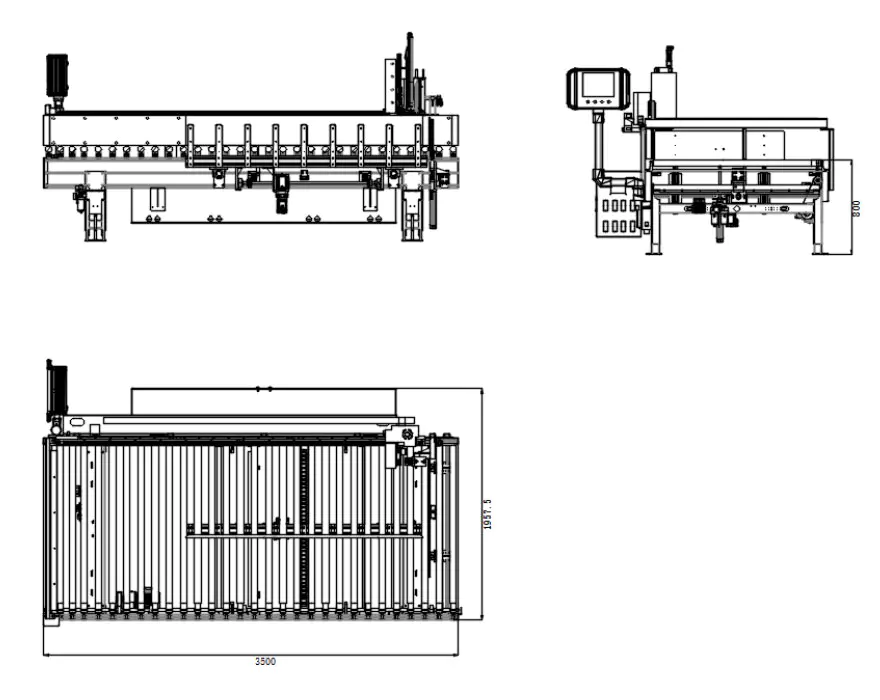

Чертежи в трех проекциях
